Фильтр ФС-III состоит из стального корпуса с размещенным внутри фильтрующим элементом из нержавеющей стали, при помощи которого рабочий поток очищается от твердых частиц и примесей. В качестве рабочего вещества могут выступать жидкие или газообразные среды. Рабочее давление 2,5-6,3 МПа (в зависимости от модели фильтра). Фильтры ФС-III устанавливают на горизонтальных прямых трубопроводах.
Конструктивные и материальные исполнения
Мы изготавливаем фильтры сетчатые ФС-III как во фланцевом исполнении, так и с патрубками под приварку. Корпус изготавливается из различных марок стали в соответствии с техническими условиями применения (ст20, 09Г2С, 12Х18Н10Т и др.). Размер ячейки сетки рассчитывается индивидуально и зависит от исходных характеристик транспортируемой среды и необходимой степени очистки.
Установка ФС-III производится непосредственно перед защищаемым устройством. Для очистки фильтра демонтаж оборудования не требуется

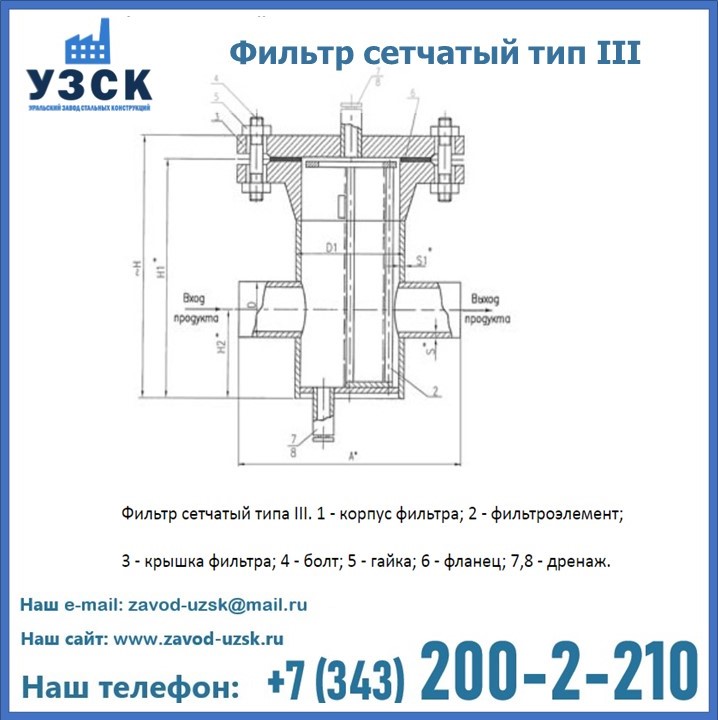

Основные элементы ФС-III
- корпус фильтра;
- фильтроэлемент;
- крышка фильтра;
- болт;
- гайка;
- фланец;
- дренаж;
- дренаж.
Таблица эксплуатационных характеристик ФС-III
Размеры в мм
Обозначение фильтра | D | D1 | H* | H1* | H2* | S* | S1* | A* | Aф* | Масса фильтра (под приварку) кг* |
ФС-III-25-25 | 32 | 108 | 300 | 280 | 80 | 2 | 4 | 320 | 396 | 18 |
ФС-III-32-25 | 38 | 108 | 300 | 280 | 80 | 2 | 4 | 320 | 410 | 19,8 |
ФС-III-40-25 | 45 | 108 | 300 | 280 | 80 | 3 | 4 | 320 | 416 | 19,9 |
ФС-III-50-25 | 57 | 108 | 300 | 280 | 80 | 3 | 4 | 320 | 416 | 20,0 |
ФС-III-80-25 | 89 | 219 | 392 | 370 | 120 | 3,5 | 6 | 420 | 530 | 55,9 |
ФС-III-100-25 | 108 | 219 | 392 | 370 | 120 | 4 | 6 | 420 | 542 | 62,7 |
ФС-III-150-25 | 159 | 325 | 507 | 480 | 190 | 4,5 | 8 | 520 | 662 | 130,5 |
ФС-III-200-25 | 219 | 325 | 507 | 480 | 190 | 8 | 8 | 520 | 676 | 134,5 |
ФС-III-250-25 | 273 | 426 | 587 | 550 | 210 | 10 | 10 | 620 | 776 | 255,1 |
ФС-III-25-40 | 32 | 108 | 312 | 290 | 120 | 2 | 4 | 300 | 376 | 20,9 |
ФС-III-32-40 | 38 | 108 | 312 | 290 | 120 | 2 | 4 | 300 | 390 | 21 |
ФС-III-40-40 | 45 | 108 | 330 | 300 | 120 | 3 | 4 | 300 | 396 | 21,33 |
ФС-III-50-40 | 57 | 108 | 330 | 300 | 120 | 3 | 4 | 300 | 396 | 21,5 |
ФС-III-80-40 | 89 | 219 | 420 | 380 | 140 | 3,5 | 6 | 420 | 536 | 77,90 |
ФС-III-100-40 | 108 | 219 | 420 | 380 | 140 | 4 | 6 | 420 | 556 | 74,6 |
ФС-III-150-40 | 159 | 325 | 560 | 520 | 190 | 4,5 | 8 | 520 | 662 | 180,00 |
ФС-III-200-40 | 219 | 325 | 560 | 520 | 190 | 6 | 8 | 520 | 696 | 179,9 |
ФС-III-250-40 | 273 | 426 | 640 | 590 | 210 | 8 | 10 | 620 | 822 | 345,8 |
ФС-III-25-63 | 32 | 108 | 328 | 300 | 120 | 2 | 4 | 300 | 416 | 28,35 |
ФС-III-32-63 | 38 | 108 | 328 | 300 | 120 | 2 | 4 | 300 | 424 | 28,4 |
ФС-III-40-63 | 45 | 108 | 358 | 320 | 120 | 3 | 4 | 300 | 436 | 29,2 |
ФС-III-50-63 | 57 | 108 | 358 | 320 | 120 | 3 | 4 | 300 | 440 | 30,33 |
ФС-III-80-63 | 89 | 219 | 440 | 400 | 130 | 3,5 | 8 | 420 | 570 | 106,7 |
ФС-III-100-63 | 108 | 219 | 440 | 400 | 130 | 4 | 8 | 420 | 580 | 107,3 |
ФС-III-150-63 | 159 | 325 | 590 | 540 | 210 | 6 | 10 | 520 | 736 | 224,5 |
ФС-III-200-63 | 219 | 325 | 590 | 540 | 210 | 8 | 10 | 520 | 746 | 238,3 |
ФС-III-250-63 | 273 | 426 | 670 | 610 | 210 | 10 | 16 | 620 | 856 | 449,5 |
* — Для справки
Изготовитель фильтров ФС-III по Т-ММ-11-2003
Производителем фильтров ФС III является Уральский завод стальных конструкций (УЗСК), оборудованный собственной лабораторией НК, аттестованной на все виды неразрушающего контроля. Изготовление фильтров по Т-ММ-11-2003 на нашем заводе осуществляется при участии сварщиков, имеющих аттестационное удостоверение НАКС (Национальное агентство контроля сварки); по технологии сварки НАКС; на оборудовании, прошедшем аттестацию НАКС. По готовности ФС-3 подвергается гидравлическим испытаниям пробным давлением на аттестованном гидростенде завода.
Для того чтобы купить ФС-III по Т-ММ производства УЗСК в Пскове по максимально выгодной цене, отправьте нам заявку прямо сейчас, для этого заполните форму онлайн заказа, расположенную ниже.
